Soprador rotativo de três lóbulos ASR3 – tipo Roots

Há mais de 60 anos que fornecemos compressores, quando começámos a representar a Aerzen da Alemanha.

Os sopradores de rotor de 3 lóbulos da série ASR3 foram pesquisados e desenvolvidos com base na série ASR2 de 2 lóbulos. A característica mais importante deste ventilador é a possibilidade de atingir altas velocidades de rotação (até 4000 RPM), o que lhe confere uma capacidade de fluxo muito elevada.

Com o avanço da tecnologia e os desenvolvimentos das aplicações práticas, conseguimos os sopradores da série ASR3 com maior desempenho, maior pressão, menor peso e menos ruído do que a série anterior. Os tamanhos de entrada variam de 2,5″ a 12″ e a pressão pode atingir 1 Kgf/cm2.

Detalhes de design dos nossos sopradores de pistão rotativos

Projeto do nosso soprador de pistão rotativo
  • Alta eficiência: a sua estrutura linear reduz a área seccional dos rotores para melhorar a capacidade do soprador.
  • Baixa vibração: Alto grau de precisão de equilíbrio (G2,5) pode controlar a vibração das coordenadas X, Y, Z.
  • Perda de pressão baixa: desenho vertical de 180 graus entre a entrada e a saída reduz a perda de pressão.
  • Alto vácuo: O vácuo de um único soprador ASR3 pode ser até -500 mmHg, e o de dois sopradores ASR3 em duas fases pode ser até -650 mmHg.

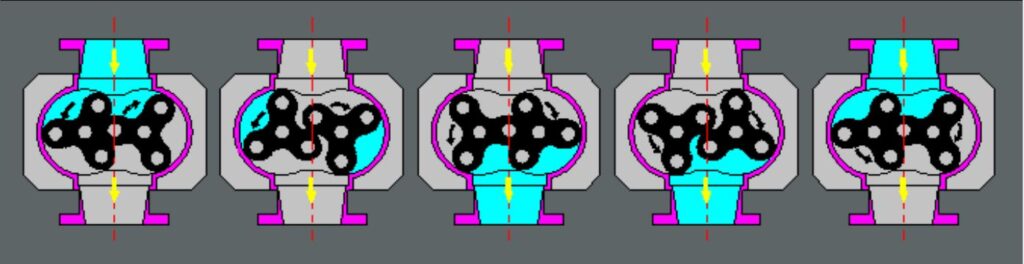

Princípio de funcionamento do soprador de pistão rotativo tipo Roots

O soprador ASR é um soprador rotativo de pistão paralelo. O fluxo de ar é proporcional à velocidade de rotação destes lóbulos. Em cada rotação, cada um dos dois lóbulos completa três vezes a entrada e a descarga de ar. No caso dos antigos sopradores de 2 lóbulos, isto foi feito apenas duas vezes. Assim, com os novos sopradores de 3 lóbulos, conseguimos as seguintes melhorias em relação aos sopradores de 2 lóbulos:

  • Fluxo de ar mais suave
  • Menos perda de pressão
  • Aumento da durabilidade
  • Menos ruído e vibração

Cada um dos 2 poços paralelos tem três lóbulos, e os lóbulos mantêm uma pequena folga uns com os outros e com a caixa no interior. A cada rotação completa, um certo volume de ar será aspirado na entrada e transferido para a saída da ventoinha. Os dois eixos rodam em sincronismo por meio das engrenagens de accionamento. Como não há contacto entre os lóbulos, é possível rodá-los a alta velocidade, sem necessidade de lubrificação no interior.

Como reduzir o ruído de um soprador de pistão rotativo tipo Roots?

Para reduzir o ruído ou intensidade sonora de um soprador deste tipo, podemos trabalhar em 3 aspectos:

Diminuir a velocidade ou RPM em que a ventoinha gira: Nos casos em que a RPM é alta e o ruído pode ser um problema devido ao local onde a ventoinha será colocada, recomenda-se que se escolha uma ventoinha maior. Desta forma, o mesmo caudal será alcançado a uma RPM mais baixa e com menos ruído.

Diminuir a pressão de trabalho do ventilador: As pressões elevadas aumentam o ruído ou a intensidade sonora (Db ou decibéis). Em alguns casos, tais como com um sistema de transporte pneumático, é possível baixar a pressão de trabalho aumentando o diâmetro da tubagem de transporte.

Instalação de uma cabina de insonorização: Quando é necessário reduzir significativamente a intensidade sonora de um soprador, as nossas cabinas de insonorização podem ser instaladas. Têm coberturas facilmente removíveis para o acesso ao ventilador. Os elementos de controlo do ventilador, tais como manómetros, manómetros de vácuo, detectores de filtro sujo, etc., também podem ser movidos para o exterior da cabine para fácil controlo.

Aplicaciones más comunes

  • Transporte pneumático por pressão ou sucção
  •  Aeração em estações de tratamento de água potável
  •  Aeração em estações de tratamento de esgotos e efluentes industriais
  •  Aeração controlada da atmosfera
  •  Extracção de resíduos de plantas petroquímicas
  •  Numerosas outras aplicações especiais

Informação técnica

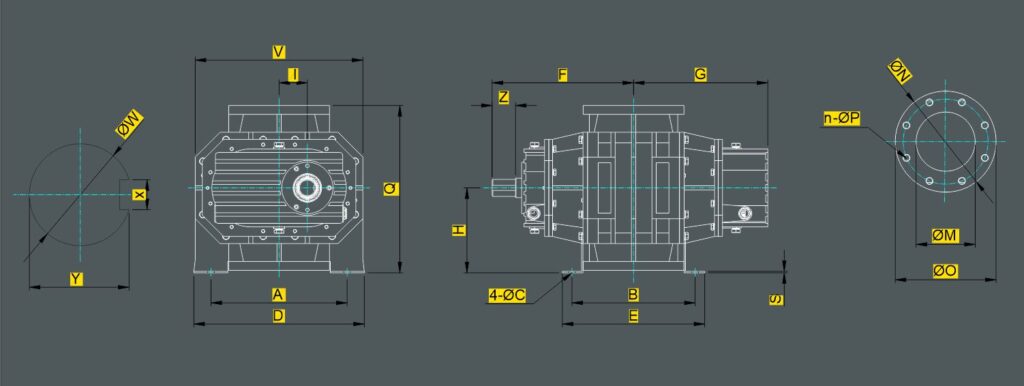

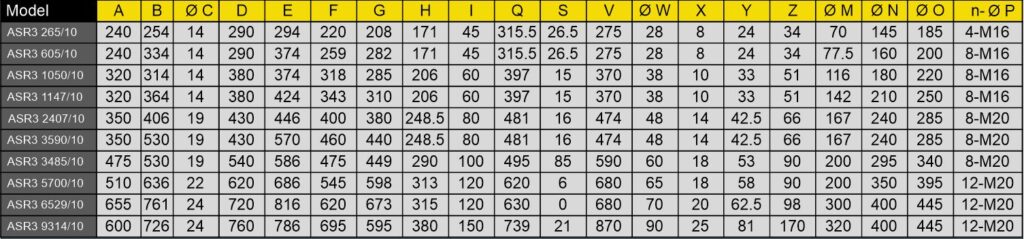

Dimensões principais do corpo

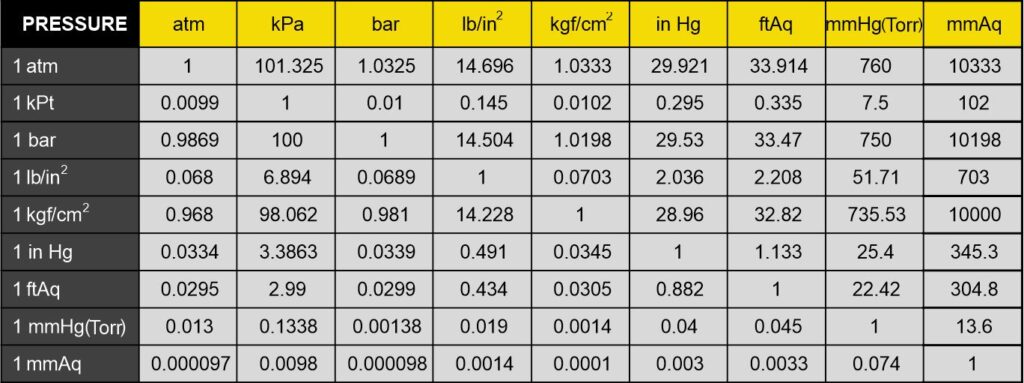

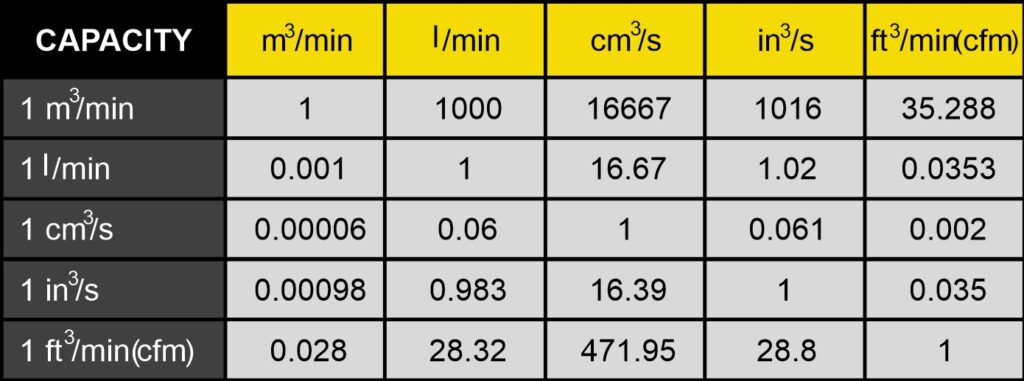

Tabela de conversão

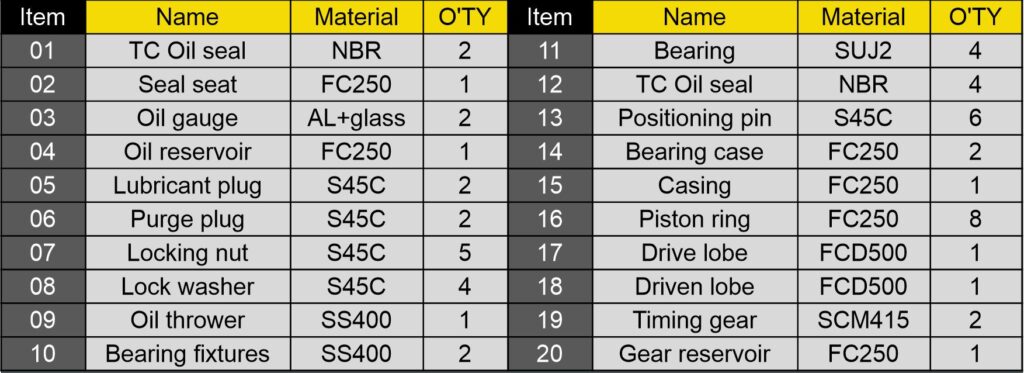

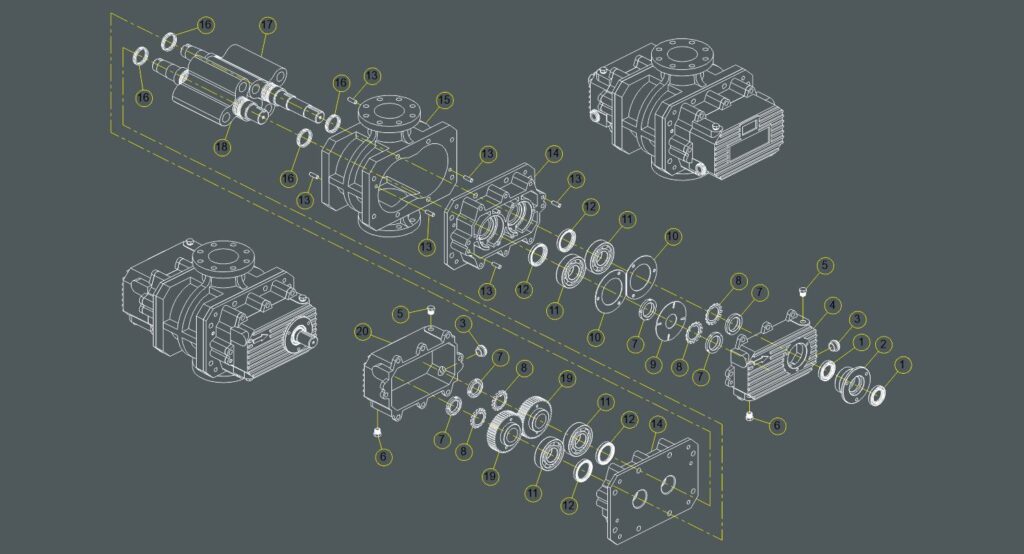

Lista de peças ARS3

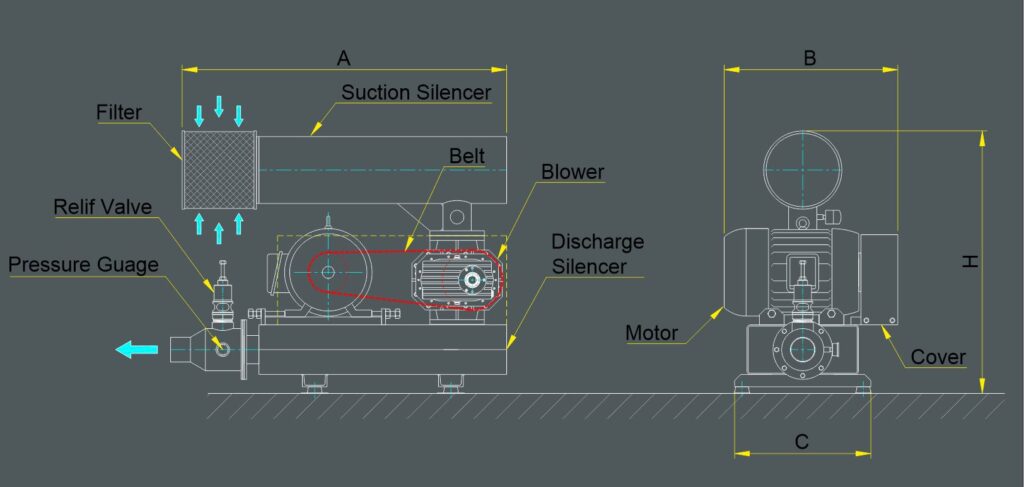

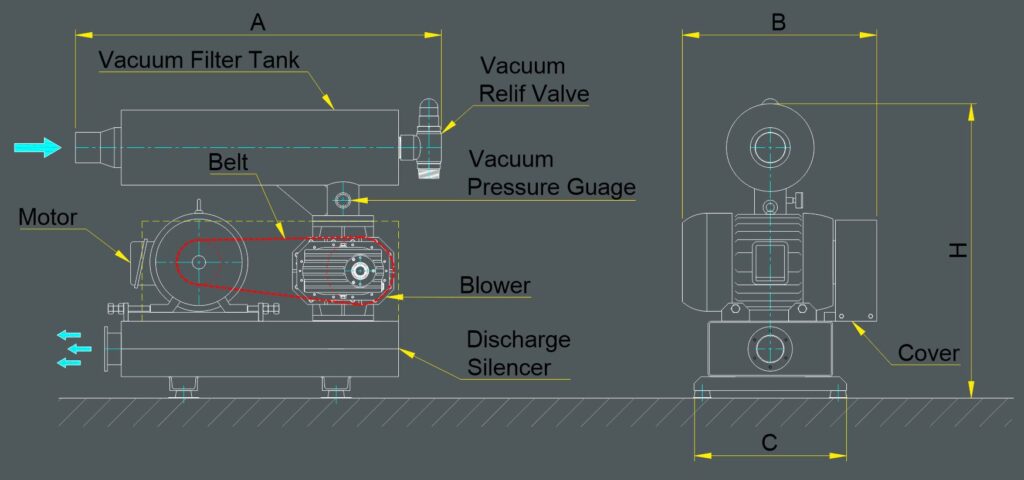

Dimensões gerais de sucção

Dimensões gerais do snap
