Sopradores de canal lateral

Os sopradores de canal lateral são equipamentos confiáveis ​​e eficientes utilizados para diversas aplicações, principalmente para transporte pneumático, com vazões de até 2.500 m3/h e pressão de até 1.000 mbar. Seu nível de ruído é baixo e são produtos de baixa manutenção. Atualmente representam a nova tecnologia de equipamentos de sucção e sopro.

Princípio de funcionamento dos sopradores de canal lateral TPR

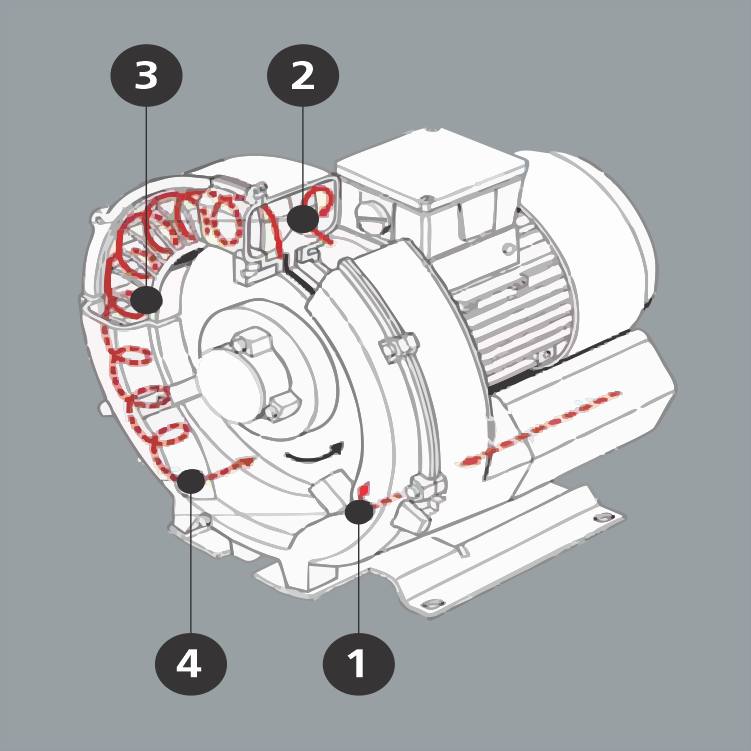

O ar entra pelo flange de admissão 1 e é forçado para dentro da bomba pelas pás do rotor 3, que gira diretamente acoplado ao eixo do motor elétrico.

Ao entrar na câmara pelo lado 2, o ar é acelerado no sentido radial e para frente, devido à ação da força centrífuga e da rotação do rotor.

Isto dá origem a um fluxo toroidal entre a câmara de forma anular ou “canal lateral” que envolve o rotor, e as sucessivas cavidades existentes entre as suas pás.

Cada vez que o ar é empurrado para o canal lateral e retorna para uma nova cavidade do rotor, ocorre um ganho ou aumento de sua pressão; isso se repete sucessivamente até que finalmente é descarregado no exterior pela saída 4.

Graças a este princípio, é possível obter valores de vácuo ou pressão comparáveis ​​aos das centrífugas de múltiplos estágios, com equipamentos compactos e dimensões reduzidas.

Tipos de sopradores de canal lateral

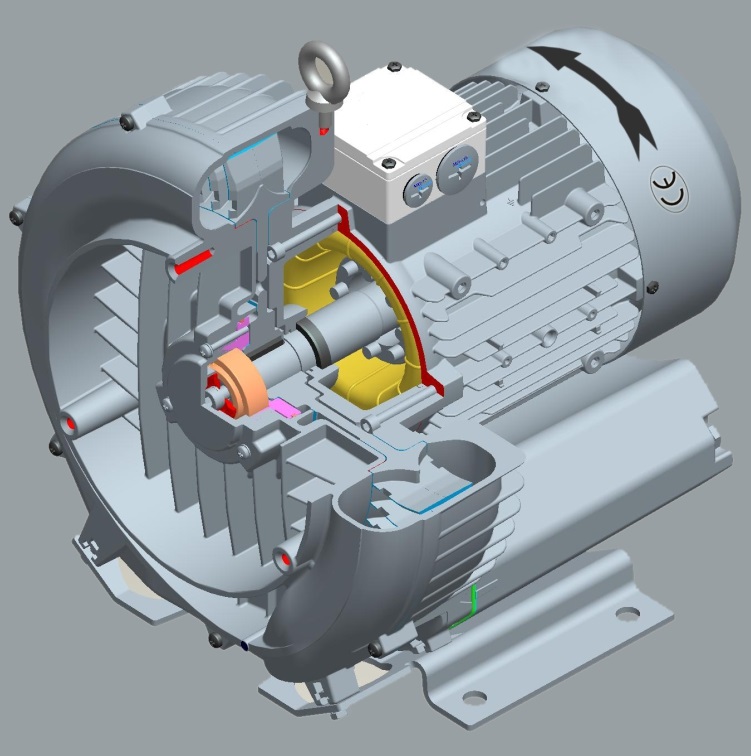

Sopradores de estágio único: São utilizadas nos casos em que são necessárias pressões baixas ou médias.

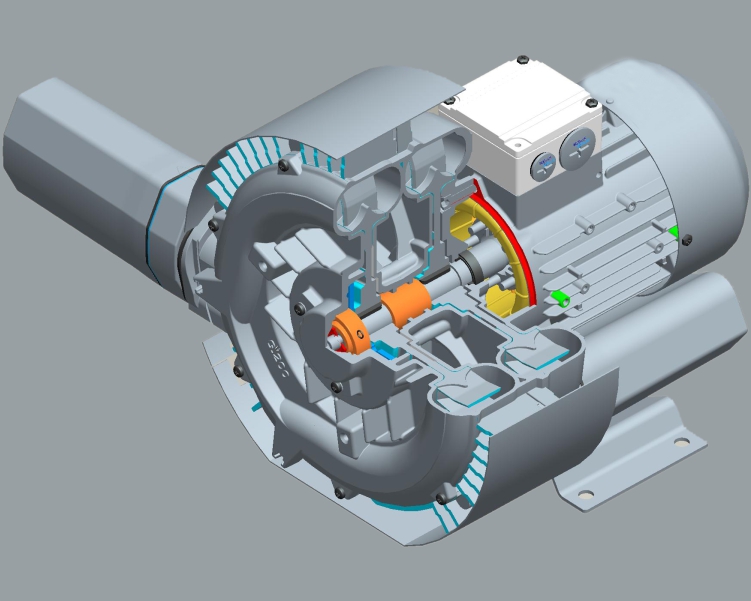

Sopradores de duplo estágio: São utilizadas nos casos em que são necessárias altas pressões.

Vantagens sobre outros tipos de sopradores

  • Funcionamento silencioso e sem desgaste (ausência de peças em atrito)
  • Fluxo de ar sem pulsação e sem óleo
  • Manutenção mínima. Até 20.000 horas sem manutenção.
  • Não requer lubrificação
  • Execução monobloco de dimensões reduzidas e fácil instalação.

Acessórios e opções para sopradores de canal lateral

  • Motores elétricos de diferentes características (monofásicos, anti-explosivos, etc.)
  • É possível adicionar acionamentos de velocidade variável para obter maior desempenho
  • Tratamentos de superfície e vedações especiais para manuseio de gases com requisitos especiais
  • Acessórios como válvulas reguladoras e reguladoras de pressão, filtros, termostatos, etc.

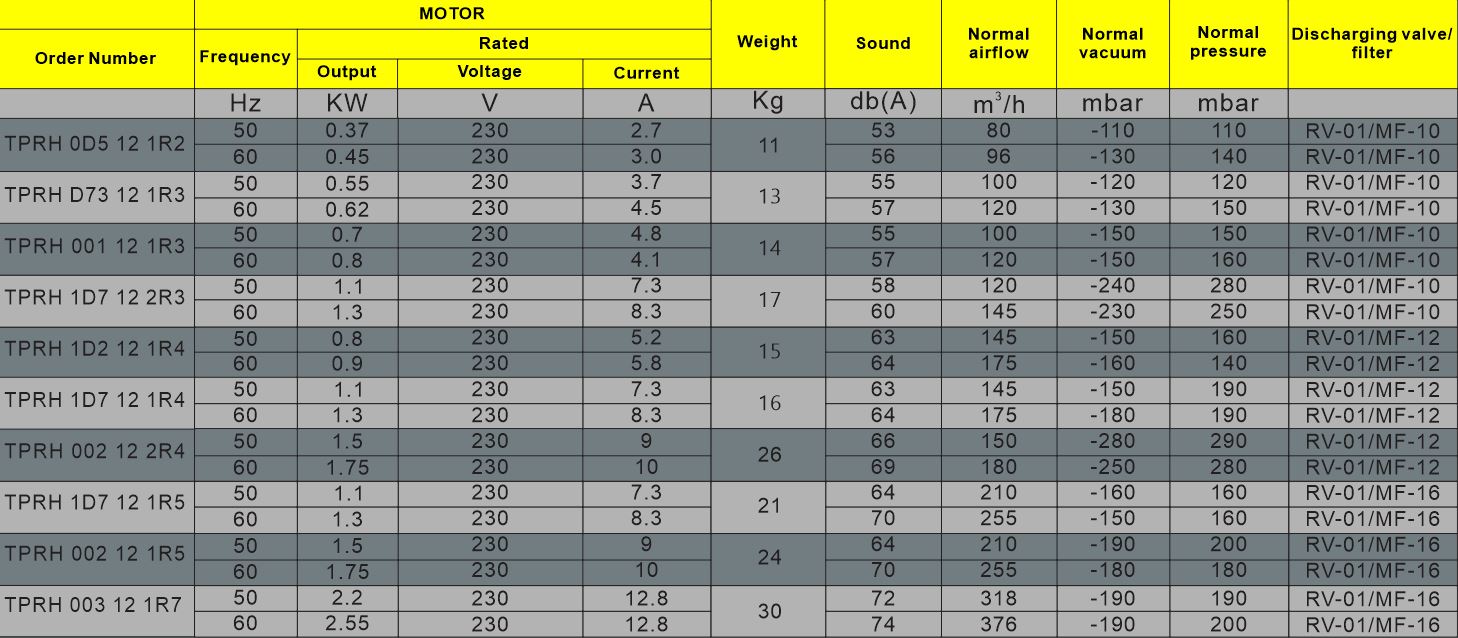

Informação técnica



                      *No catálogo a seguir você pode ver mais modelos de turbinas regenerativas.
