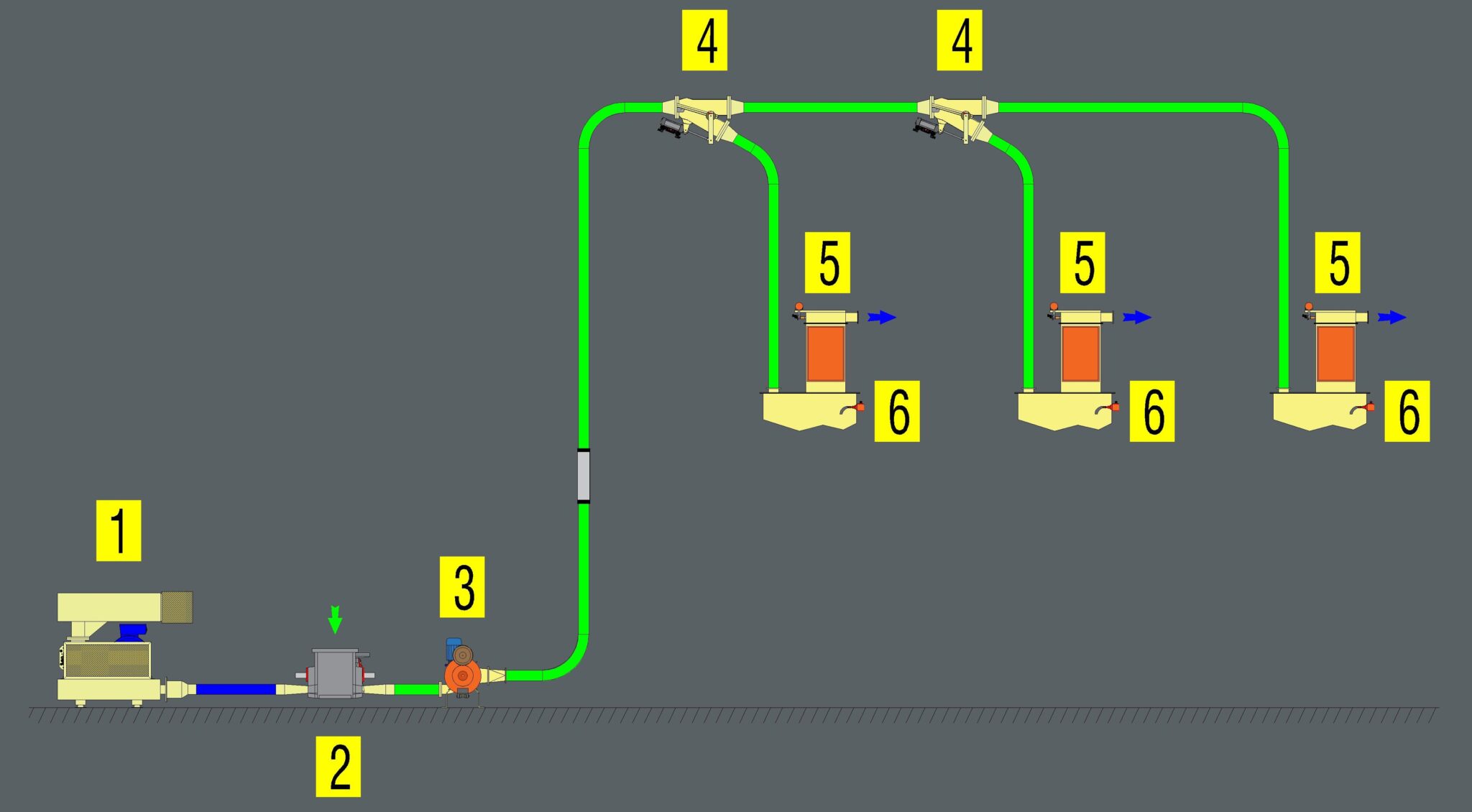

Em muitos sistemas de transporte pneumático, é necessário transportar o produto para múltiplos destinos. Para isso, utilizamos nossas válvulas de desvio.
Tipos de válvulas para transporte pneumático
As válvulas para transporte pneumático podem ser divididas da seguinte forma:
- Válvula de Desvio com Lingueta para Transporte Pneumático VTN: Projetado para pressões médias. É necessário interromper momentaneamente o transporte para fazer o desvio.
- Válvula de Desvio Giratória para Transporte Pneumático VTNGa: Adequado para altas pressões. Não requer interromper o transporte pneumático para fazer o desvio.
- Válvula de desvio de seção quadrada para Transporte Pneumático VTNQ: Pensada especialmente para os casos em que é necessária uma construção de aços especiais resistentes ao desgaste do produto que circula internamente.

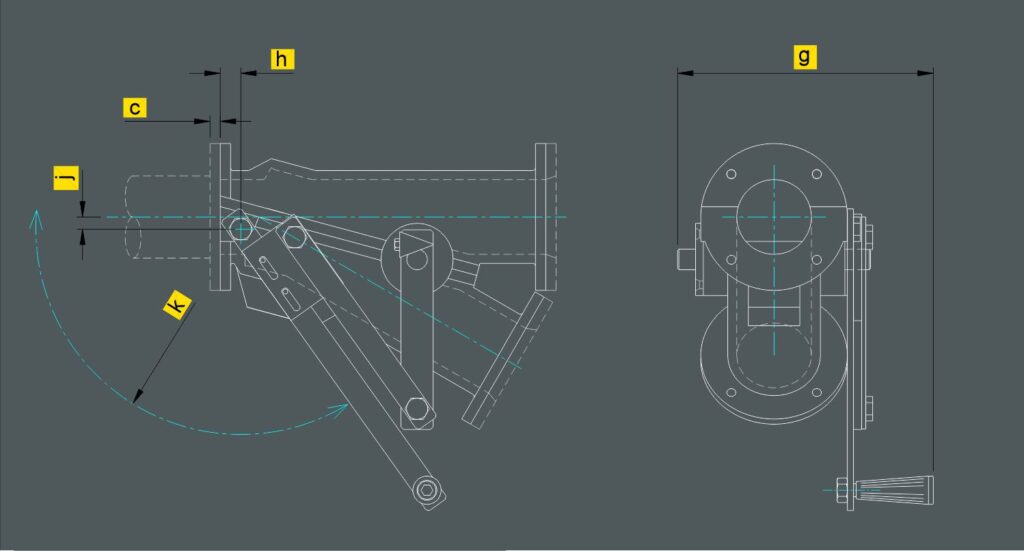

1-Válvula de desvio com lingueta para transporte pneumático VTN:
A válvula de desvio VTN é utilizada para alterar a rota de transporte pneumático de produtos sem a necessidade de esvaziar previamente a tubulação. Com seu design inovador de seção circular, nossas válvulas de lingueta garantem uma vedação precisa e duradoura, minimizando a perda de energia.
A construção do corpo em duas partes permite à Prillwitz garantir que o assento da clapeta móvel esteja perfeitamente usinado, assegurando uma vedação exata e união oculta que previne desgaste, vazamento de pó/produto e reduz a necessidade de manutenção. As desviadoras VTN podem ser fabricadas com comando manual ou com cilindro pneumático e válvula solenóide, permitindo comando remoto, facilitando a automação. Normalmente, são fabricadas com corpo em alumínio fundido e o restante em aço carbono, porém outros materiais para produtos corrosivos também são possíveis.

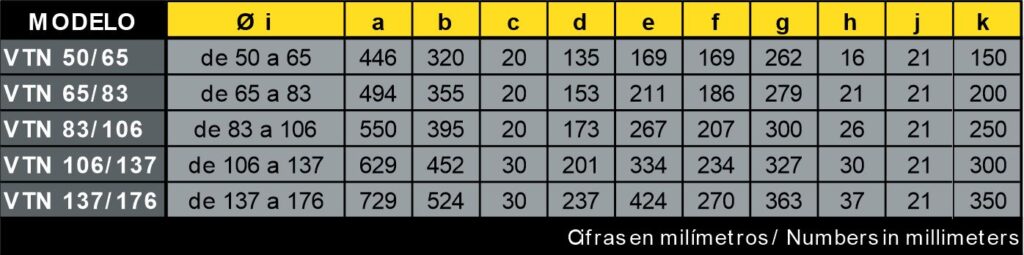

Informação técnica

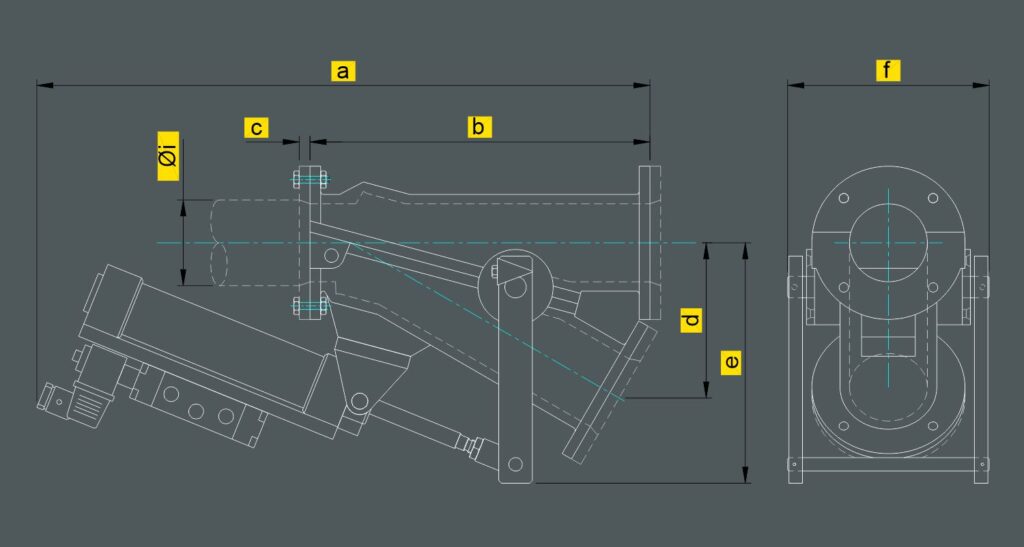

Com cilindro pneumático e válvula solenóide
Controle manual
Mais informações nos links a seguir

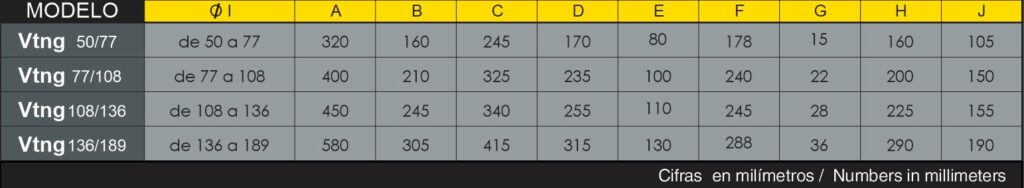

2- Válvula de desvio giratória para transporte pneumático VTNGa
O design da válvula de desvio VTNGa permite desviar produtos por meio da rotação de um rotor, que conecta uma via a outra, assegurando vedação perfeita e durável, mesmo em altas pressões. De construção robusta, nossas válvulas rotativas VTNGa se destacam entre outras que possuem elementos mecânicos que se desgastam facilmente.

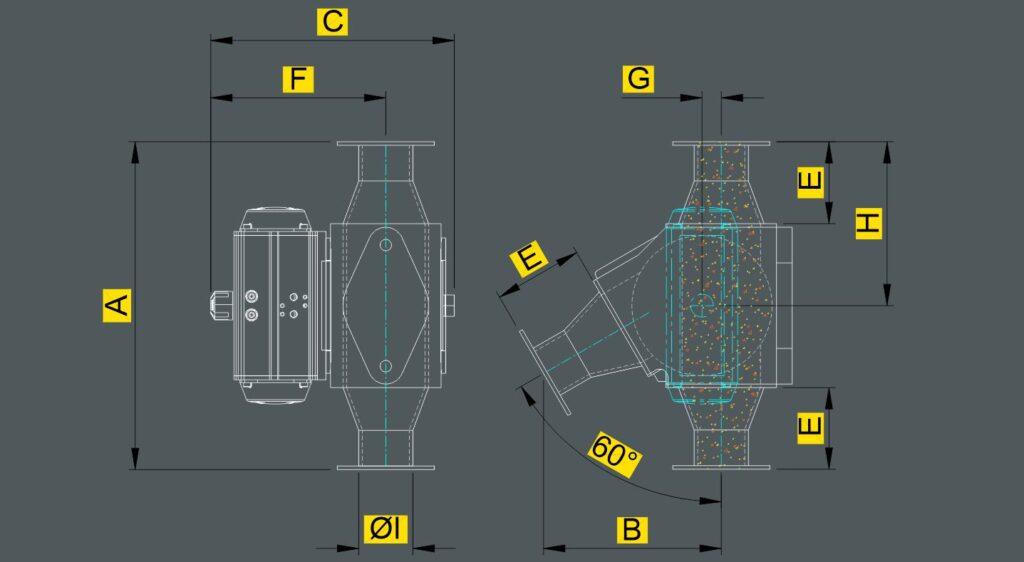

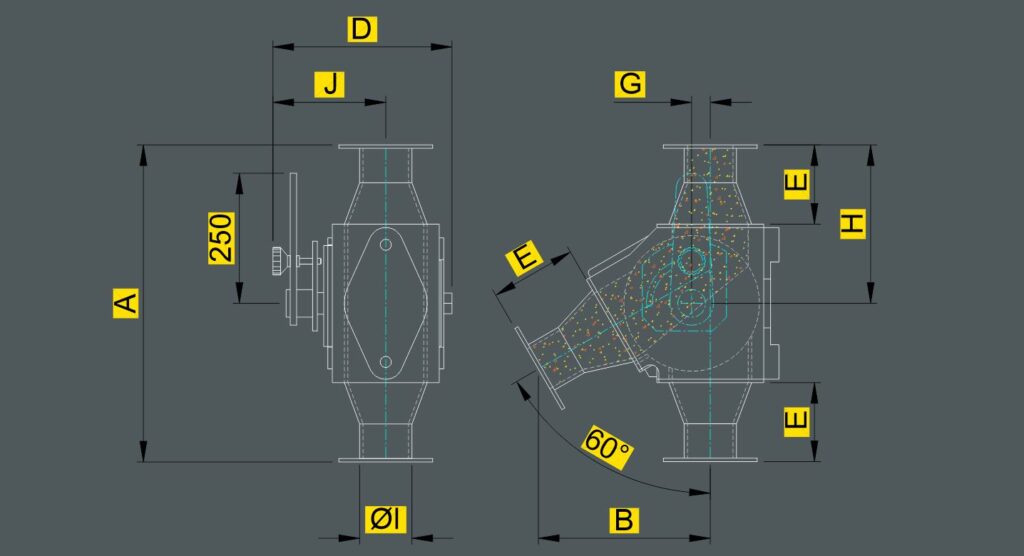

As válvulas giratórias VTNGa podem ser fornecidas com comando manual ou com atuador rotativo e válvula solenóide. Também é possível incorporar microswitches para detectar a posição. Normalmente, são fabricadas com corpo e rotor em alumínio fundido, com eixos em aço e buchas de bronze. Dependendo do tipo de produto a ser transportado, é possível fabricá-las em diversos materiais

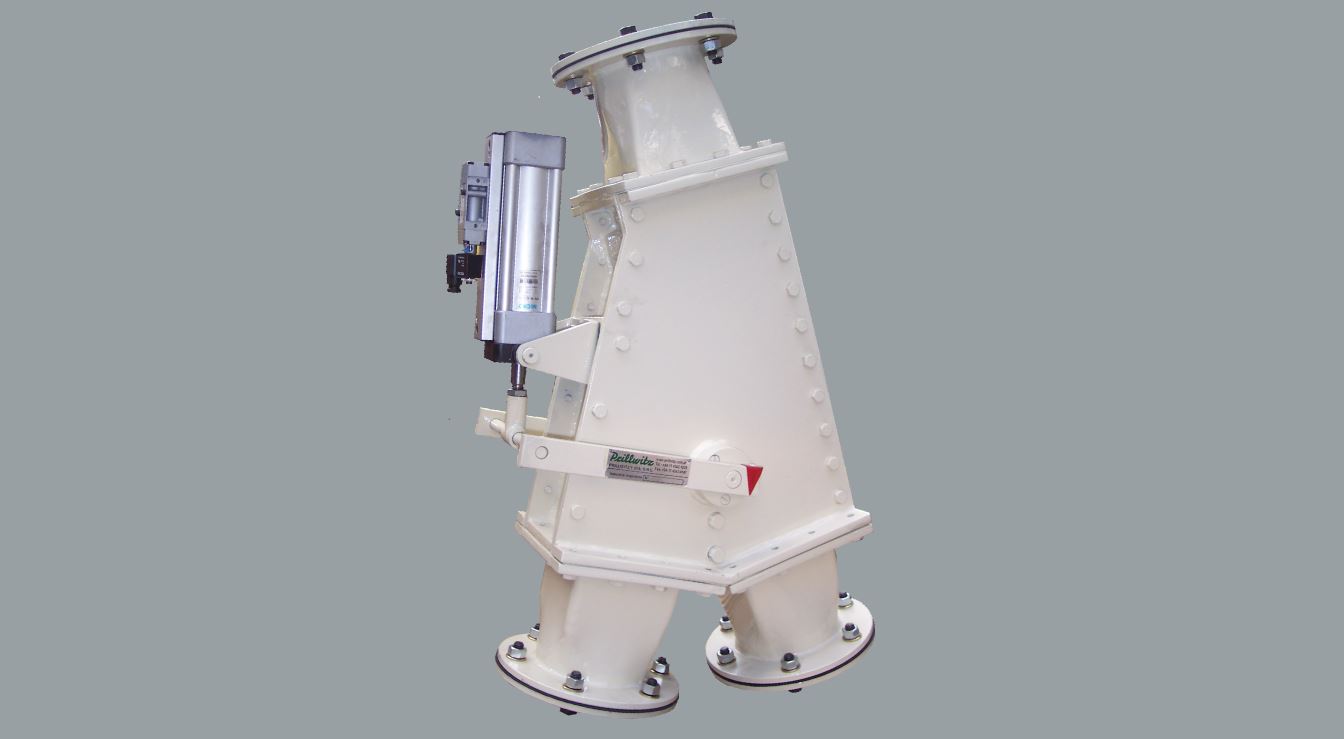

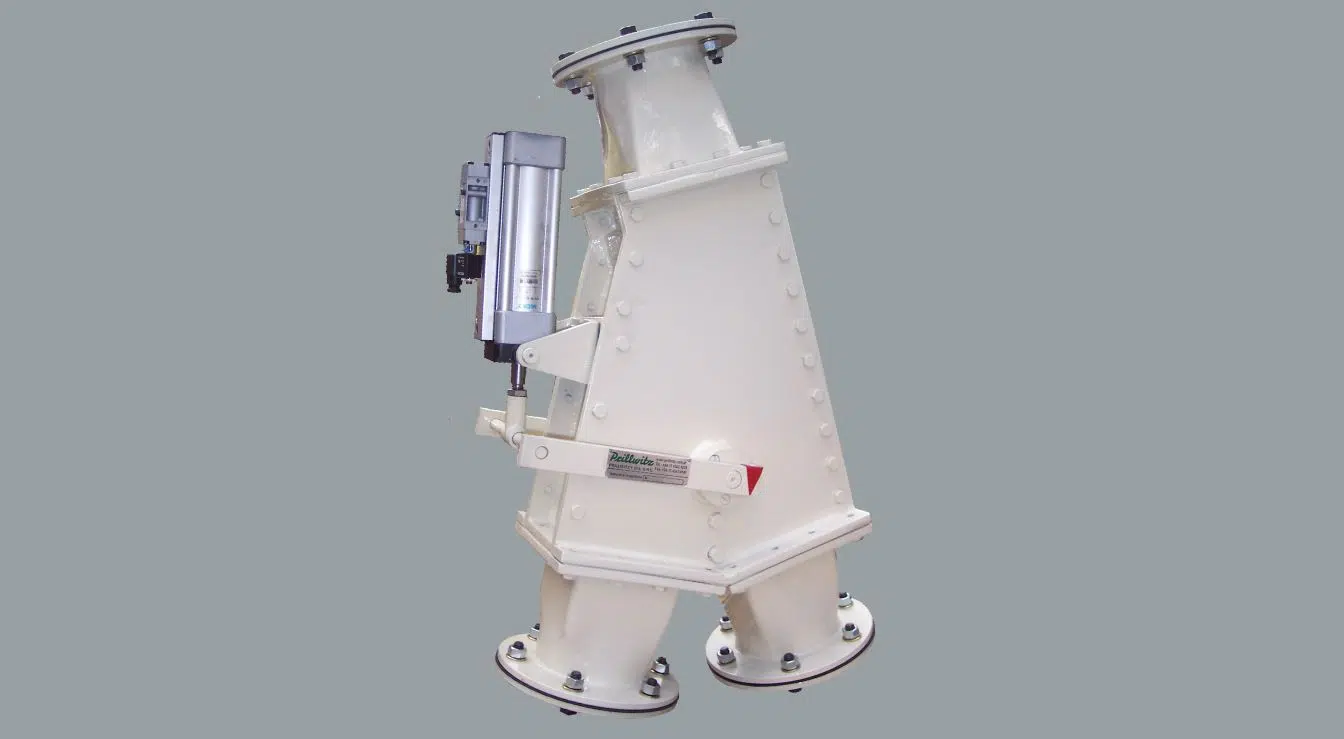

3- Válvula de desvio de seção quadrada para Transporte Pneumático VTNQ
Esta válvula é utilizada para a troca de via no transporte pneumático de produtos a granel. Projetada especialmente para quando é necessário ter alta resistência ao desgaste.
A válvula VTNQ é composta por várias peças que são fixadas entre si por parafusos. A troca de via é realizada girando uma clapeta dentro do corpo de seção quadrada, garantindo uma vedação duradoura.
É possível fabricá-la com diferentes tipos de aço, embora seja especialmente projetada para ser construída com aços resistentes ao desgaste, permitindo assim seu uso com produtos abrasivos.
É fornecida tanto com comando manual quanto com atuador pneumático e válvula solenóide. Como opcional, é possível seu fornecimento com microswitches detectores de posição.

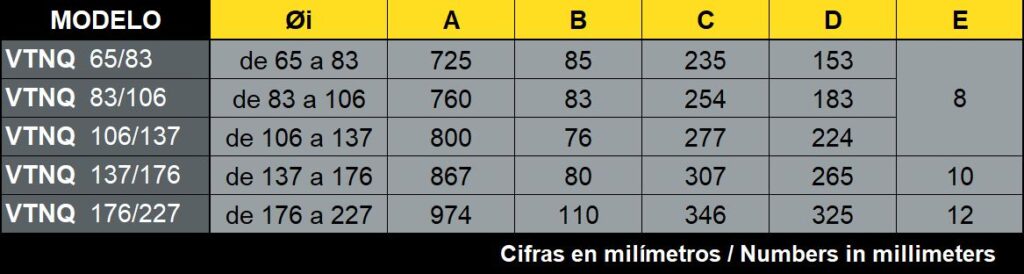

Informação técnica:
Mais informações nos links a seguir
