O sistema de transporte pneumático de sólidos em pó ou granulados é atualmente considerado um dos meios mais eficazes para o transporte de produtos, devido à sua segurança, higiene, precisão e confiabilidade.
Adaptável a qualquer necessidade em termos de capacidade e comprimento, essa tecnologia simplifica significativamente a transferência de produtos entre setores de produção.
De acordo com a relação entre volume de ar e quilogramas de produto, o transporte pneumático pode ser classificado como de fase densa ou diluída, e em ambos os casos pode operar em pressão positiva ou negativa.
Com ampla experiência na aplicação de diferentes tipos de sistemas de transporte, a Prillwitz se especializou na aplicação de transportadores pneumáticos para uma grande variedade de produtos, utilizando técnicas específicas para cada um.

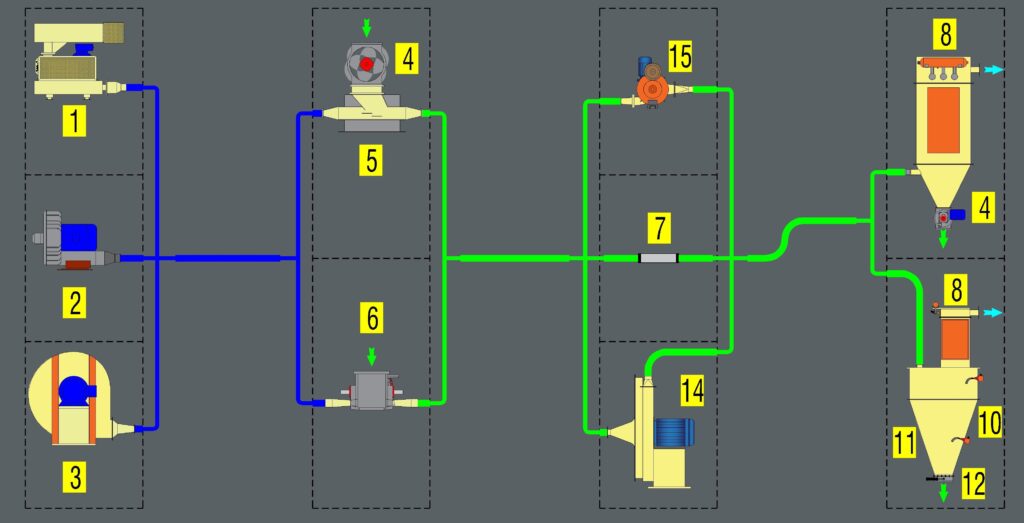

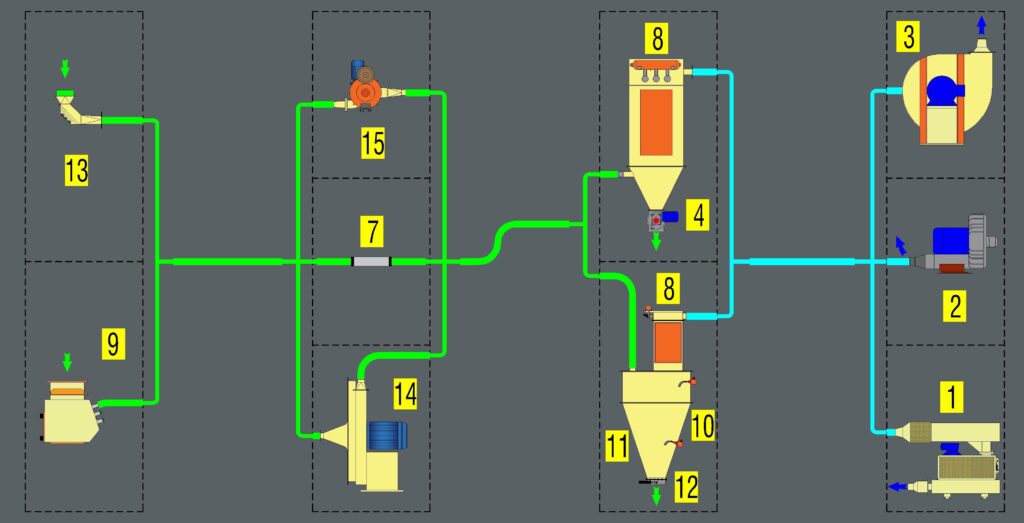

Diagramas exemplo com opções de transporte pneumático a sucção (Pressão Negativa) e a pressão (Pressão Positiva)
04- Válvula rotativa
05- Venturi
11- Depósito pulmão
12- Válvula de descarga
13- Sapato de entrada
14- Esterilizador
15- Peneira de linha
04- Válvula rotativa
05- Venturi
06- Válvula rotativa de admissão
07- Visor de produto
08- Filtro de ar
09- Caixa de represa
11- Depósito pulmão
12- Válvula de descarga
13- Sapato de entrada
14- Esterilizador
15- Peneira de linha

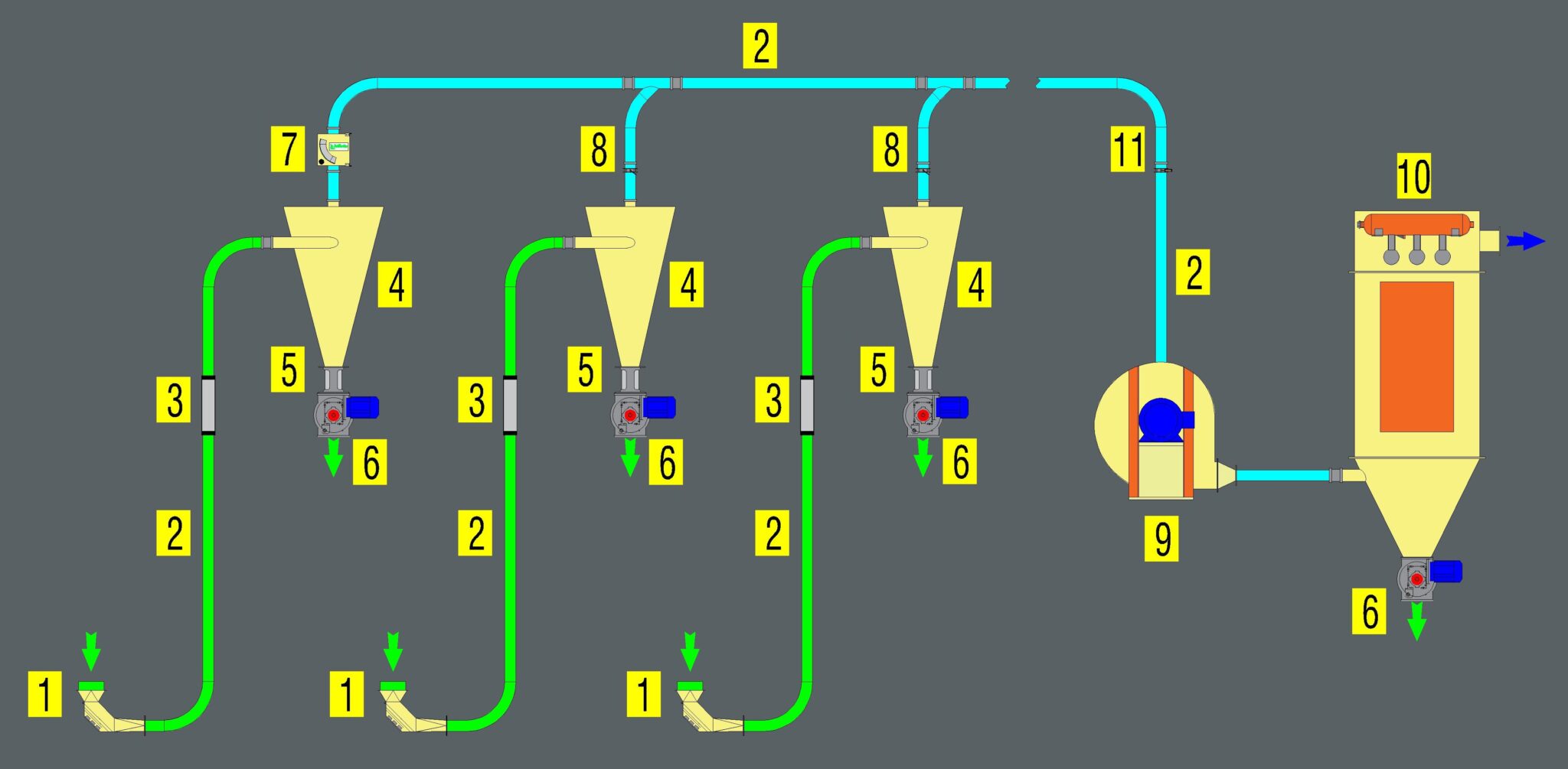

Sistema combinado de transporte pneumático a sucção em paralelo
Quando se deseja realizar vários transportes pneumáticos com um único gerador de ar, utiliza-se o sistema de transporte pneumático a sucção em paralelo.
Muito usado em moinhos de farinha, onde cada produto da moagem é elevado de forma independente. Nossos ventiladores HT são comumente utilizados como geradores de ar.
08- Válvula borboleta manual
09- Ventilador HT
10- Filtro de mangas
11-Válvula borboleta eletropneumática
01- Sapata de entrada
02- Duto de transporte
03- Visor
04- Ciclone conicel
05- Visor SGS
06- Válvula rotativa de extração HSD
08- Válvula borboleta manual
09- Ventilador HT
10- Filtro de mangas
11-Válvula borboleta eletropneumática
Nesse tipo de sistema, ao diminuir a carga (kg/h) em um dos dutos, o ar tende a circular mais por ele, diminuindo nos demais. Isso pode causar o bloqueio do transporte em alguns dutos. Para evitar isso, válvulas autoreguláveis VAR são instaladas nos ciclones.
Válvula auto-ajustável para transporte de VAR de sucção pneumática
Ideal para reduzir o consumo de energia no sistema de transporte pneumático de sucção paralela Esta válvula é utilizada para substituir a válvula reguladora
Quais máquinas podem gerar ar para transporte pneumático?
O ar necessário para o transporte pode ser gerado utilizando uma turbina regenerativa, um soprador de lóbulos rotativos ou ventiladores de alta pressão
Soprador rotativo de três lóbulos ASR3 – tipo Roots
Há mais de 60 anos que fornecemos compressores, quando começámos a representar a Aerzen da Alemanha. Os sopradores de rotor de 3 lóbulos da
Sopradores de canal lateral
Os sopradores de canal lateral são equipamentos confiáveis e eficientes utilizados para diversas aplicações, principalmente para transporte pneumático, com vazões de até 2.500 m3/h

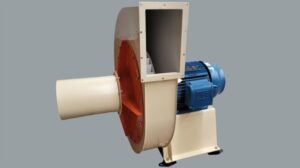

Ventilador centrífugo de alta pressão HT
Os ventiladores centrífugos de alta pressão HT foram projetados tentando alcançar o maior desempenho possível em aplicações onde são necessárias altas vazões de ar
Acessórios necessários para sistemas de transporte pneumático

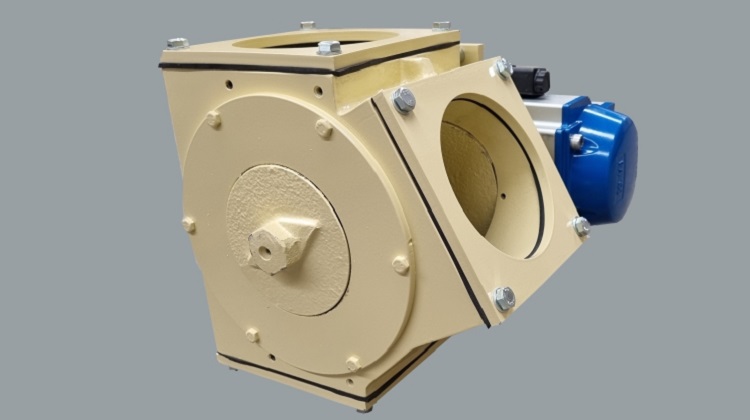

Entre nossos acessórios para transportes pneumáticos, destacam-se as válvulas rotativas HSP, as válvulas de extração HSD e a válvula HSG, que garantem a carga e descarga de produto para a tubulação com absoluta estanqueidade. As válvulas VTN e VTNGa permitem desviar as linhas de transporte pneumático para diferentes pontos de descarga.

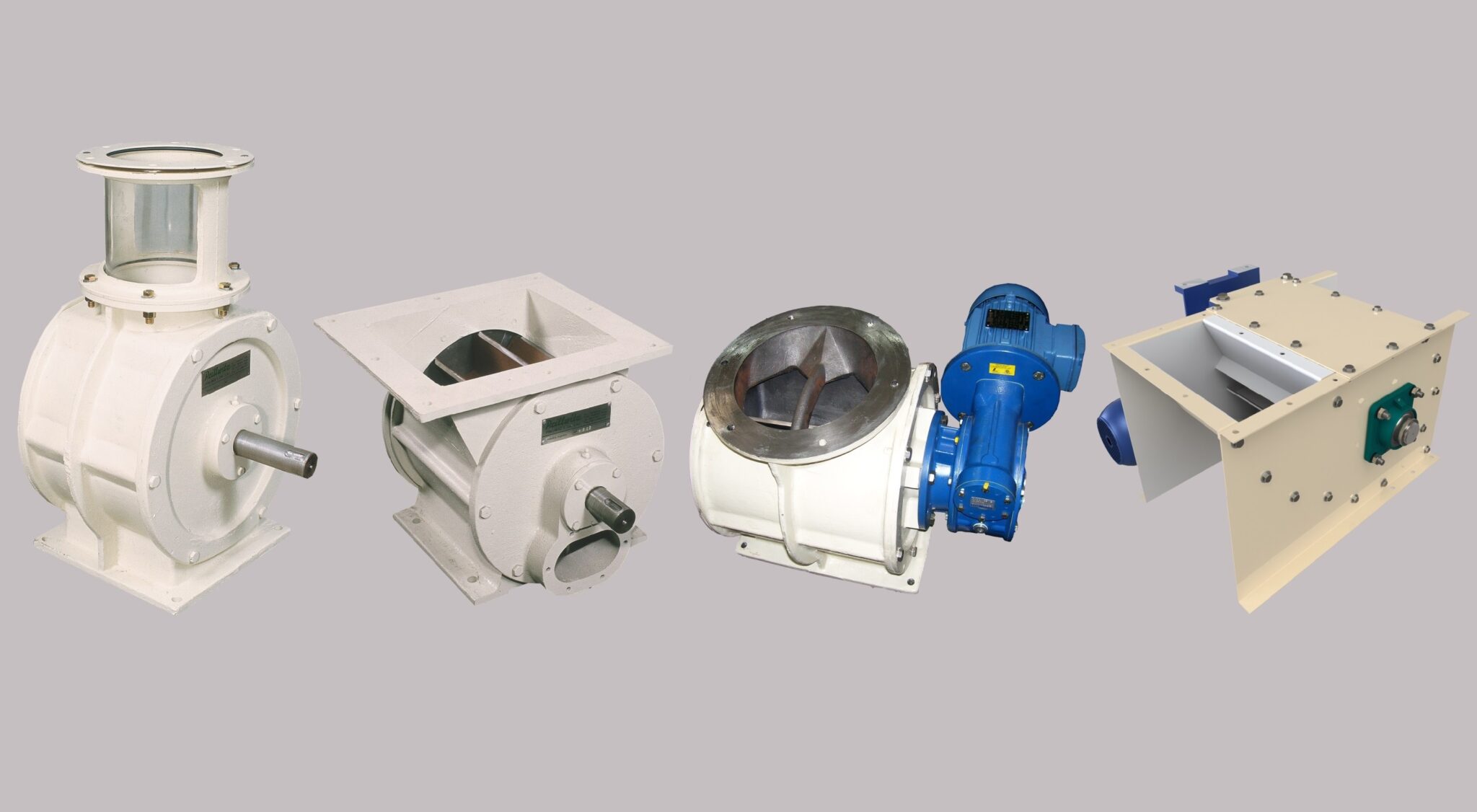

Válvulas exclusa rotativas para transporte pneumático, descarga de filtros e dosagem
Fabricamos válvulas exclusas rotativas de alta qualidade, projetadas para atender às exigências de diferentes setores industriais no manuseio de produtos em pó ou granulados.

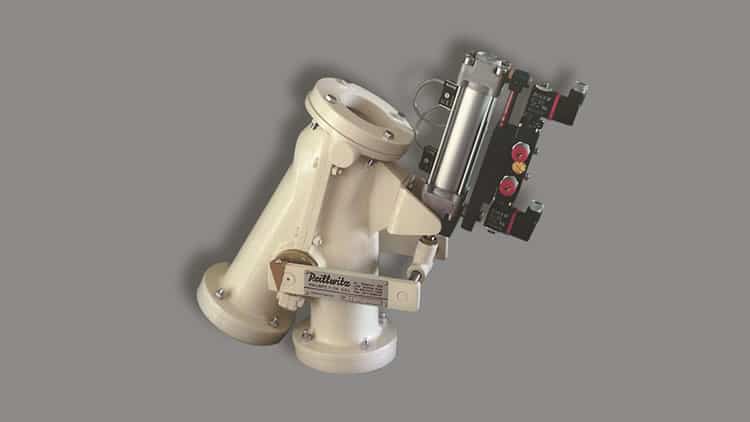

Válvulas desviadoras para transporte pneumático VTN
Em muitos sistemas de transporte pneumático, é necessário transportar o produto para múltiplos destinos. Para isso, utilizamos nossas válvulas de desvio. 1- Soprador ASR32-
Válvula auto-ajustável para transporte de VAR de sucção pneumática
Ideal para reduzir o consumo de energia no sistema de transporte pneumático de sucção paralela Esta válvula é utilizada para substituir a válvula reguladora

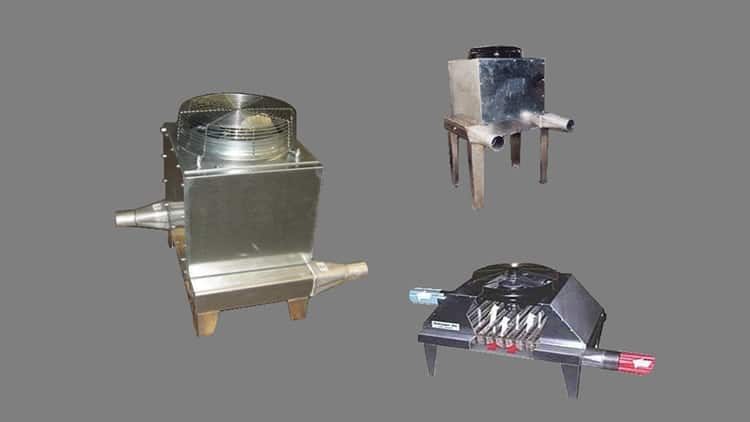

Resfriador ar-ar para transporte pneumático
No caso de transporte pneumático a pressão e uso de um compressor de pistão rotativo para gerar ar, há um aumento significativo na temperatura do ar.
Assim, para alguns produtos sensíveis à temperatura, é conveniente intercalar um resfriador Ar-Ar.
Alguns exemplos de produtos que requerem isso:
- Açúcar: A alta temperatura faz com que ele grude nas tubulações e outros elementos de transporte.
- Alguns plásticos ou resinas: A temperatura pode deteriorar o produto e formar longos fios ou “Cabelos de anjo” ao se chocar com os elementos de transporte ou consigo mesmo.
Perguntas frequentes:
Graças à sua experiência na implementação de sistemas de transporte pneumático e mecânico, a Prillwitz possui o conhecimento técnico necessário para adaptar as diversas máquinas às características específicas do produto que se deseja manusear.
